Introducción
SD-WAN proporciona una arquitectura de overlay altamente flexible que permite construir túneles sobre múltiples tipos de transporte. Un aspecto clave de esta flexibilidad es cómo se reenvía el tráfico entre dispositivos edge a través de túneles basados en colores de transporte como privados (mpls, private1, etc) y públicos (public-internet, biz-internet, etc).
Existen un par de formas de controlar qué túneles se crean, siendo las más destacadas las Políticas de Control y los Tunnel Groups.
Los Tunnel Groups permiten a los administradores de red agrupar lógicamente túneles (TLOCs) bajo una etiqueta común, simplificando cómo se establecen los túneles entre dispositivos. Este enfoque hace que la gestión de túneles sea más escalable y fácil de mantener. En este post exploraremos qué son los Tunnel Groups, cómo funcionan y cómo pueden servir como alternativa a las Control Policies en ciertos escenarios.
¿Qué son los Tunnel Groups?
Un Tunnel Group es una etiqueta numérica que representa un conjunto de TLOCs (túneles) agrupados lógicamente según una intención definida.
Una vez que se configura un Tunnel Group ID, el router:
- Establecerá túneles con TLOCs que tengan el mismo Tunnel Group ID.
- Establecerá túneles con TLOCs que no tengan Tunnel Group ID (valor 0).
El Tunnel Group ID se propaga por OMP, igual que otros atributos de los TLOCs. Una diferencia clave entre Tunnel Groups y Políticas de Control es dónde se aplican: los Tunnel Groups controlan el establecimiento de túneles localmente en el dispositivo, mientras que las Control Policies determinan qué TLOCs son anunciados por el Controller (vSmart) a nivel central. Ambos mecanismos pueden usarse de forma independiente o combinada, dependiendo del diseño.
Comportamiento del Tunnel Group: Ejemplo Real

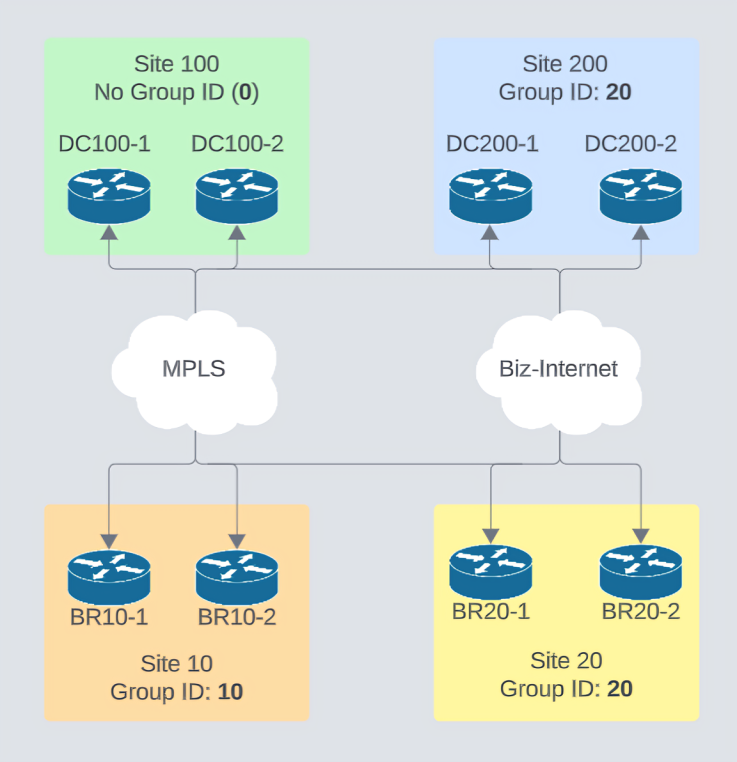

Tomemos esta topología como referencia para el escenario:
Vamos a validar cómo los Tunnel Group IDs influyen en qué túneles se forman realmente observando los TLOCs y sesiones BFD desde un dispositivo en el sitio 20.
Barcelona_BR20-1#show sdwan omp tlocs table
...
PUBLIC PRIVATE AFFINITY
ADDRESS TENANT PSEUDO PUBLIC PRIVATE PUBLIC IPV6 PRIVATE IPV6 BFD GROUP
FAMILY TLOC IP COLOR ENCAP ID FROM PEER STATUS TENANT NAME KEY PUBLIC IP PORT PRIVATE IP PORT IPV6 PORT IPV6 PORT STATUS REGION ID NUMBER
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
ipv4 1.1.10.1 mpls ipsec 0 1.0.0.3 C,I,R [Default] 1 21.11.0.2 12426 21.11.0.2 12426 :: 0 :: 0 down None None
1.1.10.1 biz-internet ipsec 0 1.0.0.3 C,I,R [Default] 1 31.11.0.2 12346 31.11.0.2 12346 :: 0 :: 0 down None None
1.1.10.2 mpls ipsec 0 1.0.0.3 C,I,R [Default] 1 21.12.0.2 12346 21.12.0.2 12346 :: 0 :: 0 down None None
1.1.10.2 biz-internet ipsec 0 1.0.0.3 C,I,R [Default] 1 31.12.0.2 12346 31.12.0.2 12346 :: 0 :: 0 down None None
1.1.20.1 mpls ipsec 0 0.0.0.0 C,Red,R [Default] 1 21.21.0.2 12346 21.21.0.2 12346 :: 0 :: 0 up None None
1.1.20.1 biz-internet ipsec 0 0.0.0.0 C,Red,R [Default] 1 31.21.0.2 12346 31.21.0.2 12346 :: 0 :: 0 up None None
1.1.20.2 mpls ipsec 0 1.0.0.3 C,I,R [Default] 1 21.22.0.2 12346 21.22.0.2 12346 :: 0 :: 0 down None None
1.1.20.2 biz-internet ipsec 0 1.0.0.3 C,I,R [Default] 1 31.22.0.2 12346 31.22.0.2 12346 :: 0 :: 0 down None None
1.1.100.1 mpls ipsec 0 1.0.0.3 C,I,R [Default] 1 21.101.0.2 12406 21.101.0.2 12406 :: 0 :: 0 up None None
1.1.100.1 biz-internet ipsec 0 1.0.0.3 C,I,R [Default] 1 31.101.0.2 12346 31.101.0.2 12346 :: 0 :: 0 up None None
1.1.100.2 mpls ipsec 0 1.0.0.3 C,I,R [Default] 1 21.102.0.2 12346 21.102.0.2 12346 :: 0 :: 0 up None None
1.1.100.2 biz-internet ipsec 0 1.0.0.3 C,I,R [Default] 1 31.102.0.2 12346 31.102.0.2 12346 :: 0 :: 0 up None None
1.1.200.1 mpls ipsec 0 1.0.0.3 C,I,R [Default] 1 21.201.0.2 12346 21.201.0.2 12346 :: 0 :: 0 up None None
1.1.200.1 biz-internet ipsec 0 1.0.0.3 C,I,R [Default] 1 31.201.0.2 12346 31.201.0.2 12346 :: 0 :: 0 up None None
1.1.200.2 mpls ipsec 0 1.0.0.3 C,I,R [Default] 1 21.202.0.2 12346 21.202.0.2 12346 :: 0 :: 0 up None None
1.1.200.2 biz-internet ipsec 0 1.0.0.3 C,I,R [Default] 1 31.202.0.2 12386 31.202.0.2 12386 :: 0 :: 0 down None None
Se reciben 14 TLOCs desde vSmart, pero solo algunos túneles están activos:
Barcelona_BR20-1#sh sdwan bfd sessions
SOURCE TLOC REMOTE TLOC DST PUBLIC DST PUBLIC DETECT TX
SYSTEM IP SITE ID STATE COLOR COLOR SOURCE IP IP PORT ENCAP MULTIPLIER INTERVAL(msec UPTIME TRANSITIONS
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
1.1.100.1 100 up mpls mpls 21.21.0.2 21.101.0.2 12406 ipsec 7 1000 0:02:23:34 2
1.1.100.2 100 up mpls mpls 21.21.0.2 21.102.0.2 12346 ipsec 7 1000 0:02:23:33 1
1.1.200.1 200 up mpls mpls 21.21.0.2 21.201.0.2 12346 ipsec 7 1000 6:03:57:35 0
1.1.200.2 200 up mpls mpls 21.21.0.2 21.202.0.2 12346 ipsec 7 1000 6:03:57:36 0
1.1.100.1 100 up biz-internet biz-internet 31.21.0.2 31.101.0.2 12346 ipsec 7 1000 0:02:23:34 1
1.1.100.2 100 up biz-internet biz-internet 31.21.0.2 31.102.0.2 12346 ipsec 7 1000 0:02:23:33 1
1.1.200.1 200 up biz-internet biz-internet 31.21.0.2 31.201.0.2 12346 ipsec 7 1000 6:03:57:35 0
1.1.200.2 200 up biz-internet biz-internet 31.21.0.2 31.202.0.2 12426 ipsec 7 1000 0:00:00:08 0
Si examinamos los detalles de los TLOC, vemos que hay 4 TLOCs con un group-id no coincidente de 10. El resto o bien coinciden o están sin configurar ([0]). Recuerda que los dispositivos dentro del mismo sitio no forman túneles BFD.
Barcelona_BR20-1#show sdwan omp tlocs | include tloc|mpls|internet|groups|site
tloc entries for 1.1.10.1 <<< Group ID Diferente
mpls
site-id 10
groups [ 10 ]
site-type not set
tloc entries for 1.1.10.1 <<< Group ID Diferente
biz-internet
site-id 10
groups [ 10 ]
site-type not set
tloc entries for 1.1.10.2 <<< Group ID Diferente
mpls
site-id 10
groups [ 10 ]
site-type not set
tloc entries for 1.1.10.2 <<< Group ID Diferente
biz-internet
site-id 10
groups [ 10 ]
site-type not set
tloc entries for 1.1.20.1 <<<< TLOC propio
mpls
site-id 20
groups [ 20 ]
site-type not set
site-id 20
groups [ 20 ]
) site-type not set
tloc entries for 1.1.20.1 <<<< TLOC propio
biz-internet
site-id 20
groups [ 20 ]
site-type not set
site-id 20
groups [ 20 ]
) site-type not set
tloc entries for 1.1.20.2 <<<< mismo sitio
mpls
site-id 20
groups [ 20 ]
site-type not set
tloc entries for 1.1.20.2 <<<< mismo sitio
biz-internet
site-id 20
groups [ 20 ]
site-type not set
tloc entries for 1.1.100.1 #1
mpls
site-id 100
groups [ 0 ]
site-type not set
tloc entries for 1.1.100.1 #2
biz-internet
site-id 100
groups [ 0 ]
site-type not set
tloc entries for 1.1.100.2 #3
mpls
site-id 100
groups [ 0 ]
site-type not set
tloc entries for 1.1.100.2 #4
biz-internet
site-id 100
groups [ 0 ]
site-type not set
tloc entries for 1.1.200.1 #5
mpls
site-id 200
groups [ 20 ]
site-type not set
tloc entries for 1.1.200.1 #6
biz-internet
site-id 200
groups [ 20 ]
site-type not set
tloc entries for 1.1.200.2 #7
mpls
site-id 200
groups [ 20 ]
site-type not set
tloc entries for 1.1.200.2 #8
biz-internet
site-id 200
groups [ 20 ]
site-type not set
Tunnel Group + opción restrict

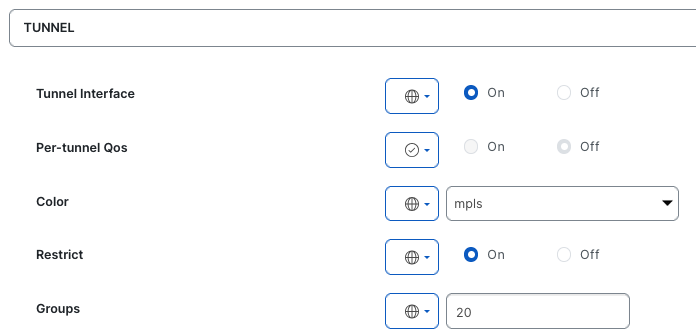

Como se muestra arriba, solo se establecen túneles entre colores coincidentes, lo que significa que la opción restrict está habilitada en los dispositivos:

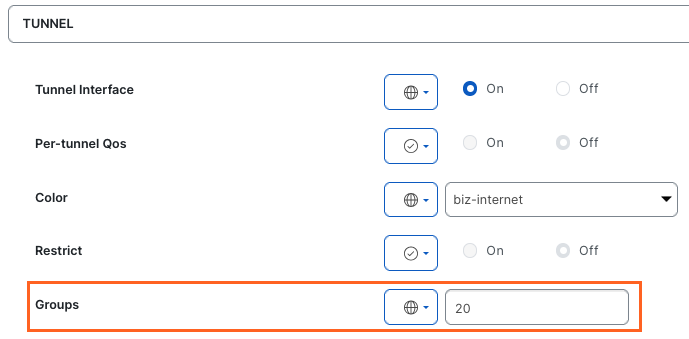

Si se desactiva la opción restrict para el túnel MPLS, veamos qué sucede con las sesiones BFD:
Barcelona_BR20-1#show sdwan bfd sessions
SOURCE TLOC REMOTE TLOC DST PUBLIC DST PUBLIC DETECT TX
SYSTEM IP SITE ID STATE COLOR COLOR SOURCE IP IP PORT ENCAP MULTIPLIER INTERVAL(msec UPTIME TRANSITIONS
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
1.1.100.1 100 up mpls mpls 21.21.0.2 21.101.0.2 12406 ipsec 7 1000 0:03:14:45 2
1.1.100.2 100 up mpls mpls 21.21.0.2 21.102.0.2 12346 ipsec 7 1000 0:03:14:44 1
1.1.200.1 200 up mpls mpls 21.21.0.2 21.201.0.2 12346 ipsec 7 1000 6:04:48:46 0
1.1.200.2 200 up mpls mpls 21.21.0.2 21.202.0.2 12346 ipsec 7 1000 6:04:48:47 0
1.1.100.1 100 up mpls biz-internet 21.21.0.2 31.101.0.2 12346 ipsec 7 1000 0:00:03:37 0
1.1.100.2 100 up mpls biz-internet 21.21.0.2 31.102.0.2 12346 ipsec 7 1000 0:00:03:37 0
1.1.200.1 200 up mpls biz-internet 21.21.0.2 31.201.0.2 12346 ipsec 7 1000 0:00:03:37 0
1.1.200.2 200 up mpls biz-internet 21.21.0.2 31.202.0.2 12426 ipsec 7 1000 0:00:03:37 0
1.1.200.1 200 up biz-internet mpls 31.21.0.2 21.201.0.2 12346 ipsec 7 1000 0:00:03:33 0
1.1.200.2 200 up biz-internet mpls 31.21.0.2 21.202.0.2 12346 ipsec 7 1000 0:00:03:35 0
1.1.100.1 100 up biz-internet biz-internet 31.21.0.2 31.101.0.2 12346 ipsec 7 1000 0:03:14:45 1
1.1.100.2 100 up biz-internet biz-internet 31.21.0.2 31.102.0.2 12346 ipsec 7 1000 0:03:14:44 1
1.1.200.1 200 up biz-internet biz-internet 31.21.0.2 31.201.0.2 12346 ipsec 7 1000 6:04:48:46 0
1.1.200.2 200 up biz-internet biz-internet 31.21.0.2 31.202.0.2 12426 ipsec 7 1000 0:00:51:19 0
Ahora hay túneles entre diferentes colores, pero respetando el Tunnel Group ID.
En resumen, si la opción restrict está configurada junto con Tunnel Groups, los túneles se formarán si:
- El color del TLOC coincide.
- Los Tunnel Group IDs coinciden o uno de los extremos no tiene Tunnel Group configurado (Group 0).
Casos de Uso
Veamos algunos casos reales para esta funcionalidad.
Agrupar colores privados y públicos
Existen múltiples etiquetas para colores privados y públicos. Dependiendo del diseño de red, podrías terminar con diferentes nombres de colores por región. Ejemplo:
| Continente | Colores Públicos | Colores Privados |
|---|---|---|
| Europa | biz-internet | mpls |
| América | gold | metro-ethernet |

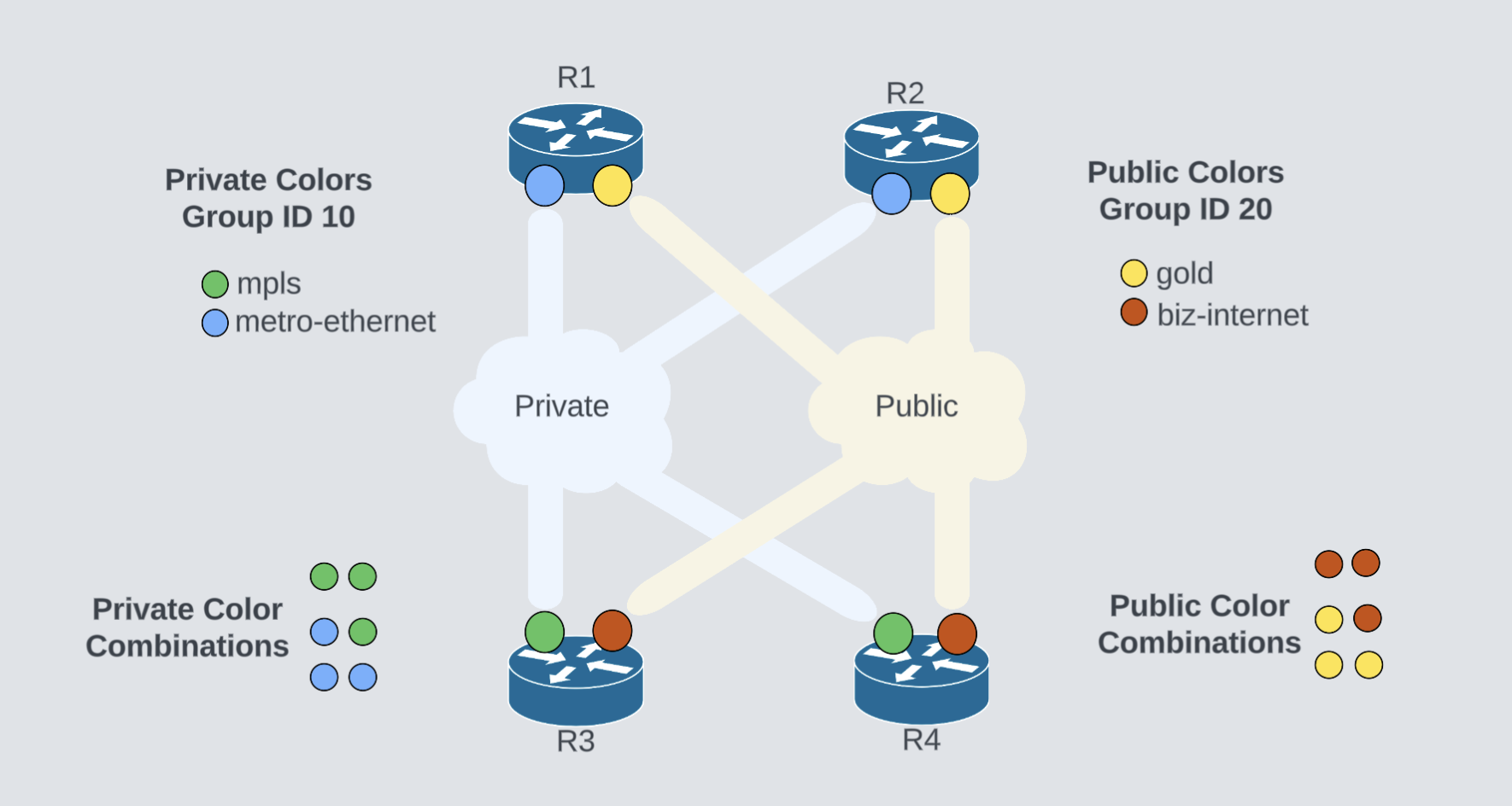

Usando Tunnel Groups, podemos separar fácilmente los túneles entre colores privados y públicos:
Asignando Tunnel Group 10 a los colores privados, nos aseguramos que solo se establezcan túneles entre mpls y metro-ethernet. De igual forma, el Tunnel Group 20 permitirá túneles entre colores públicos, gold y biz-internet.
Escalamiento Horizontal

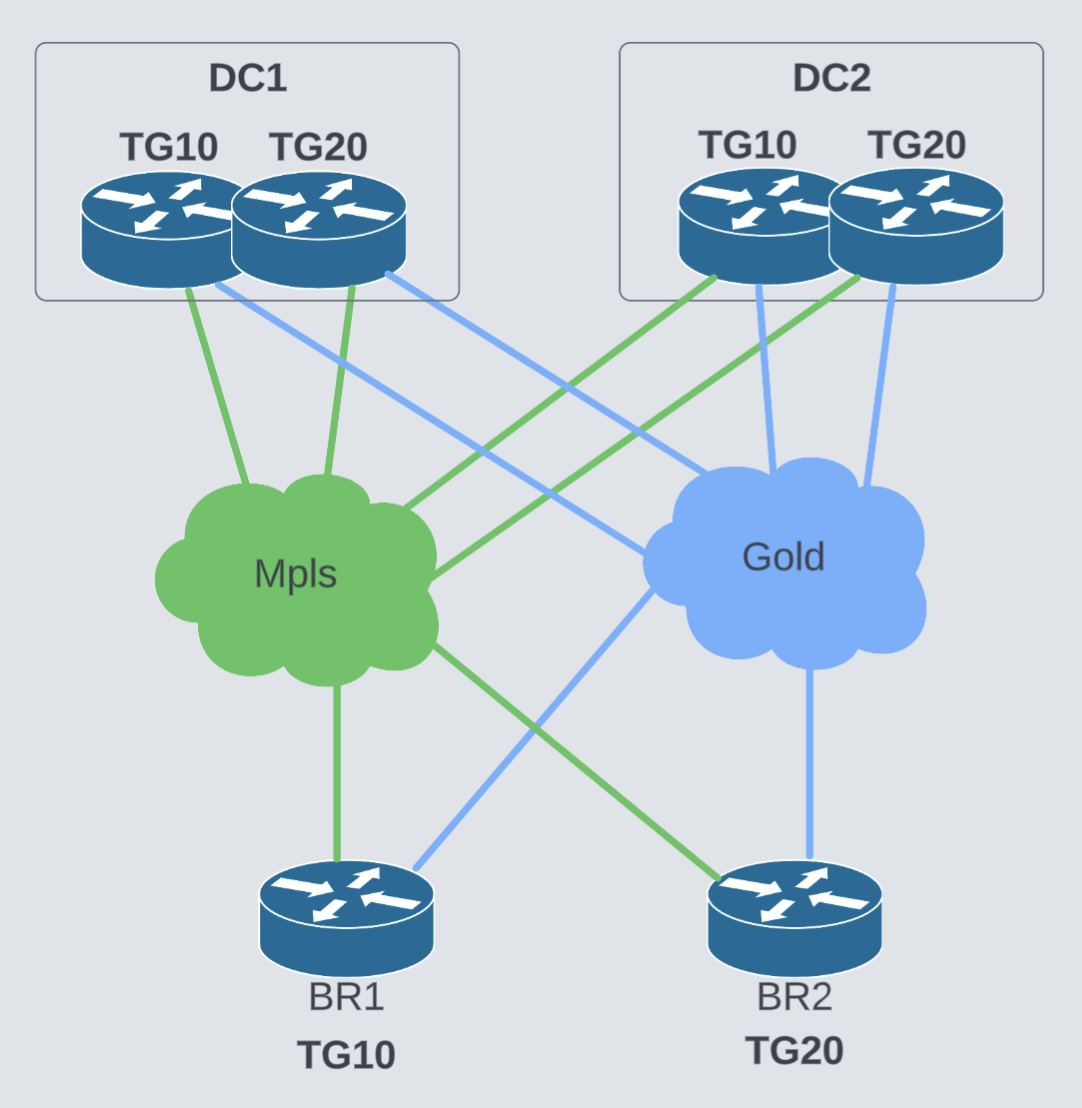

Cuando los routers del data center deben construir túneles con muchas sucursales remotas, cada una usando múltiples transportes, pueden alcanzar el límite de escala de túneles de la plataforma. Tunnel Groups ayudan a distribuir la creación de túneles entre diferentes routers y sucursales, haciendo el diseño más escalable.
Así, cada sucursal estará conectada a ambos data centers, pero manteniendo bajo control la cantidad de sesiones en los routers del data center.
Crear Mesh Parcial

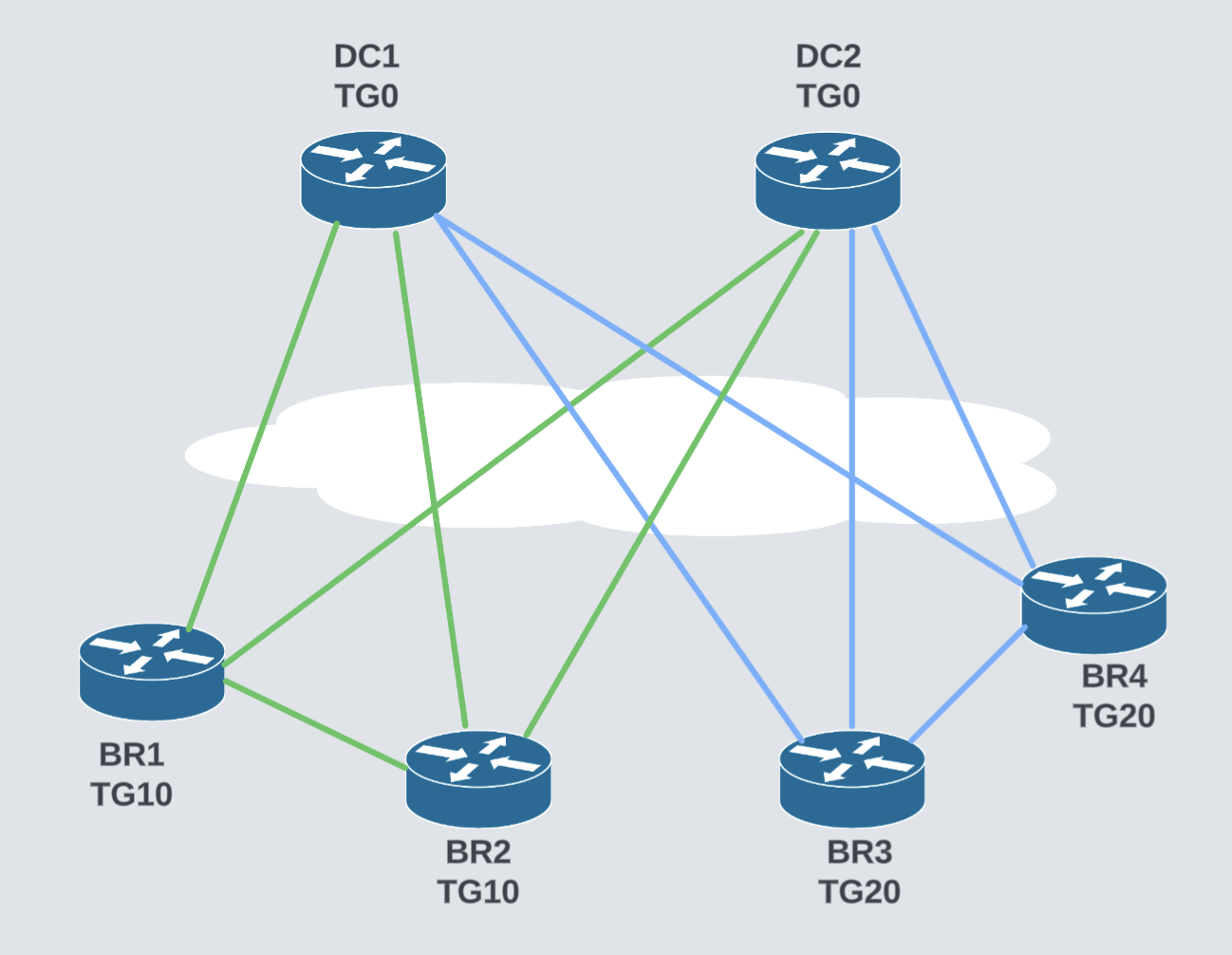

Si necesitas crear una malla parcial, los Tunnel Groups pueden ser de gran ayuda.
En este caso, los dispositivos con Tunnel Group 10 y sin Tunnel Group (0) establecerán túneles entre ellos. De igual forma, los dispositivos con Tunnel Group 20 y sin Tunnel Group (0) formarán túneles.
Conclusión
Los Tunnel Groups en Cisco SD-WAN ofrecen una forma escalable de controlar el establecimiento de túneles en despliegues pequeños o grandes. Al etiquetar TLOCs con IDs de grupo numéricos, puedes:
- Crear grupos lógicos de túneles sin depender únicamente del color.
- Reducir la complejidad de las políticas de control centralizadas.
- Diseñar topologías más predecibles y escalables como malla parcial, hub-and-spoke o escalamiento horizontal.
Ya sea para lidiar con nombres de colores inconsistentes entre regiones, escalar routers del data center o simplemente tener una forma más limpia de gestionar túneles, los Tunnel Groups ofrecen una herramienta potente para simplificar el diseño.
Cuando se combinan con la opción restrict, los Tunnel Groups te dan control granular sobre qué túneles se permiten,por color, por grupo o ambos. Con la estrategia adecuada, puedes reducir significativamente la cantidad de túneles innecesarios, manteniendo alta disponibilidad y buen rendimiento.
